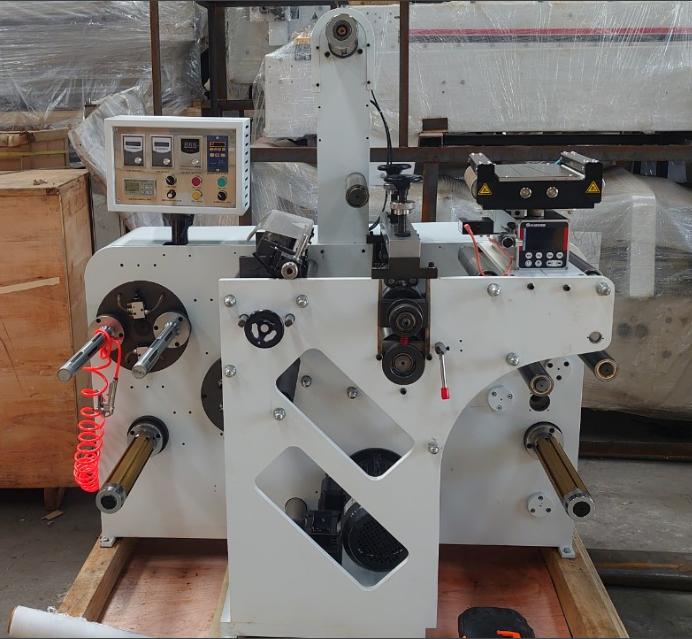

MÁY BẾ DECAL TRẮNG CÓ CHIA CUỘN
Máy bế decal trắng ngoài chức năng bế tem decal bằng khuôn từ, máy còn có chức năng chia cuộn decal thay trục tự động.
#1. Đặc điểm và cấu hình máy bế decal trắng
- Máy bế decal trắng ngoài chức năng bế tem decal bằng khuôn từ, máy còn có chức năng chia cuộn decal thay trục tự động.
- Chức năng đổi trục tự động (hay còn gọi là máy chia 2 trục), bao gồm 7 bộ dao chia, trục khuôn từ dán khuôn bế, hệ thống chỉnh lệch, tự động đếm số mét.
- Máy được ứng dụng đặc biệt cho các đơn vị gia công tem nhãn label trắng.
- Cấu hình máy không bao gồm khuôn bế và trục lắp khuôn.

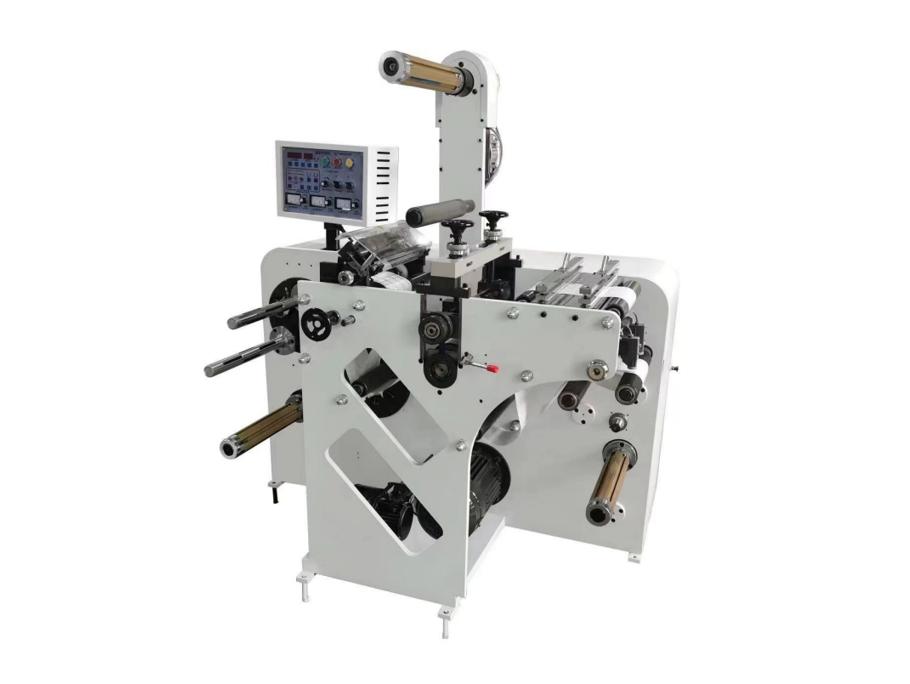

– Cấu hình máy chia bế decal trắng:
|
STT |
Tên các bộ phận chính | Mô tả |
| 1 | Bộ phận xả cuộn | – Sử dụng trục nở khí xả cuộn
– Phanh bột từ (lực căng thủ công, lực căng côn, lực căng không đổi) – Đầu bơm khí tự động – Chỉnh lệch tự động – Sử dụng lô dẫn kéo liệu xả cuộn |
| 2 | Bộ phận cắt | – Động cơ máy chủ công suất 2.2kw
– Đai đồng bộ truyền động – Vòng bi – Dao cắt: 08 bộ – Bộ đếm mét |
| 3 | Bộ phận xử lý phôi thải | – Trục nở khí
– Bộ ly hợp phanh bột từ – Động cơ độc lập |
| 4 | Bộ phận bế | – Lô bế dưới
– Tấm trượt trái phải – Tay quay điều chỉnh trái phải – Giá đỡ điều chỉnh áp lực |
| 5 | Bộ phận thu liệu | – Thiết bị thu cuộn trên
– Thiết bị thu cuộn dưới – Trục nở khí thu cuộn – Đầu bơm khí tự động – Van điện từ – Ben hơi – Phanh bột từ thu liệu |
#2. Thông số kỹ thuật
| Ký hiệu | DCT-320 | DCT-450 |
| Tốc độ làm việc tối đa | 10-100 m/phút
(tốc độ thực tế tùy thuộc vào từng sản phẩm, khổ giấy, chất lượng vật liệu, tay nghề công nhân vận hành) |
|
| Độ chính xác cắt | ± 0.1 mm | |
| Khổ rộng giấy tối đa | 320 mm | 450 mm |
| Đường kính cuộn giấy nạp tối đa | 550 mm | 550 mm |
| Đường kính thu cuộn đôi tối đa (2 trục đảo phía trên) | 300 mm | 300 mm |
| Đường kính thu cuộn dưới tối đa | 550 mm | 550 mm |
| Trục thả cuộn | 1 trục 76 mm | |
| Trục thu cuộn | 1 trục 76 mm | |
| Lực căng thu cuộn | Bột từ ly hợp 5 kg | |
| Trục thu cuộn loại nhỏ | 2 trục | |
| Hệ thống chỉnh lệch | Chỉnh lệch tự động | |
| Điện áp công suất | 220V 50HZ 2.2 kw | 220V 50HZ 4Kw |
| Kích thước máy khi đóng gói (DxRxC) | ~ 1750 x 1000 x 1300 mm | ~ 1700 x 1100 x 1600 mm |
| Trọng lượng máy | ~ 600kg | ~ 800kg |
Lưu ý:
- Các thay đổi cải tiến tốt hơn về thông số kỹ thuật và cấu trúc, thiết kế, nhà máy sẽ không thông báo trước.
- Khách hàng chuẩn bị bình hơi (máy nén khí) để máy hoạt động.
#3. Video bàn giao máy
#4. Hình ảnh Vũ Gia lắp đặt máy bế decal trắng

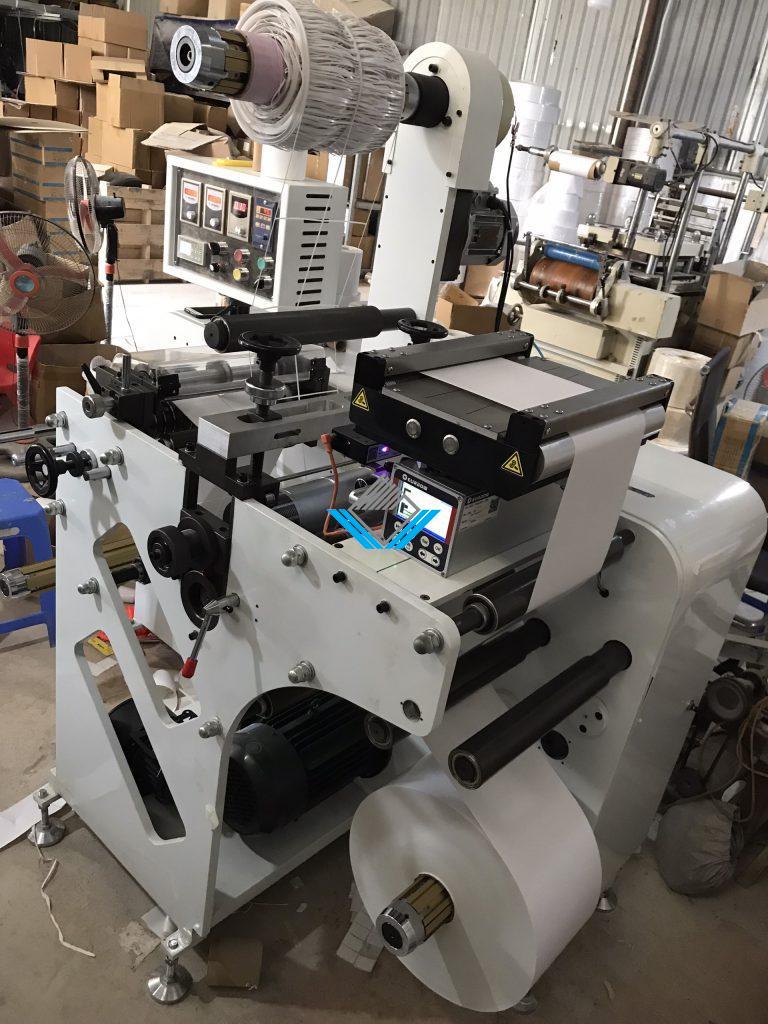

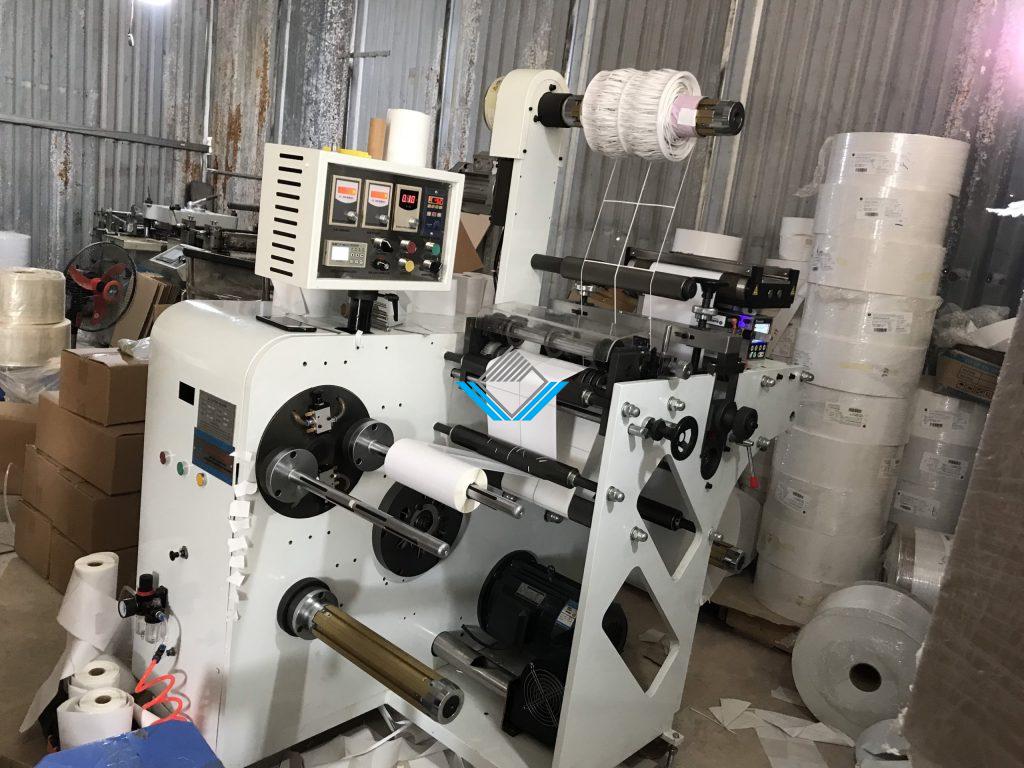

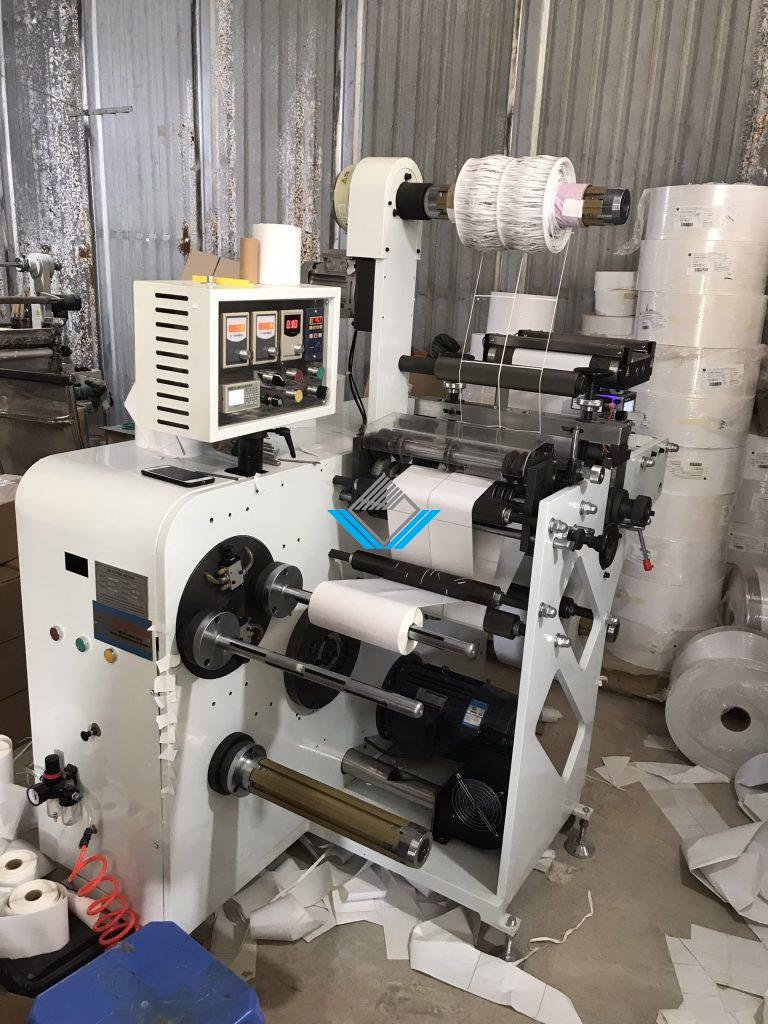

– Máy bế chia decal trắng 320 lắp đặt tại Thanh Trì, Hà Nội

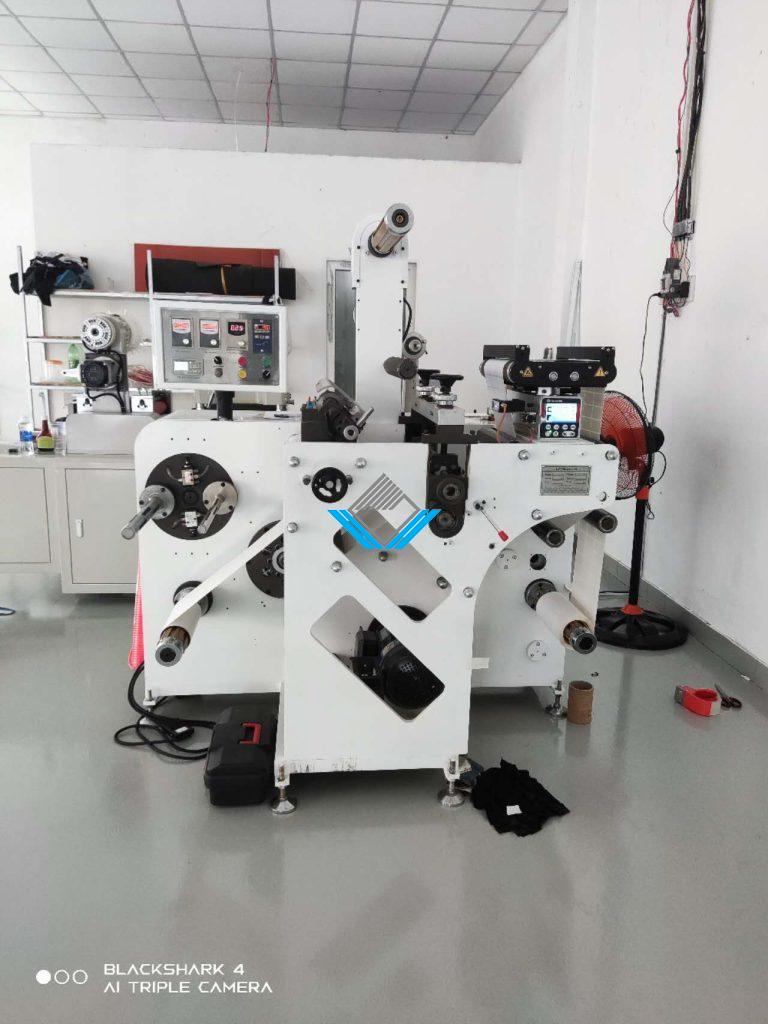

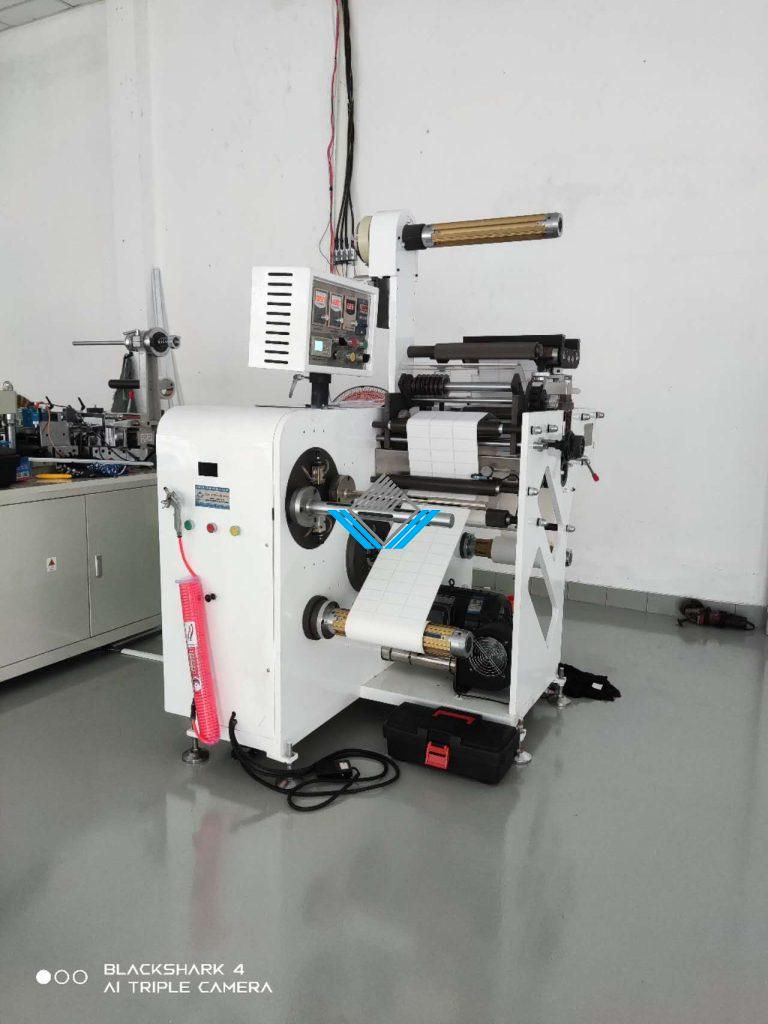

– Máy bế decal trắng – chia cuộn decal 320 lắp đặt tại Bình Dương
