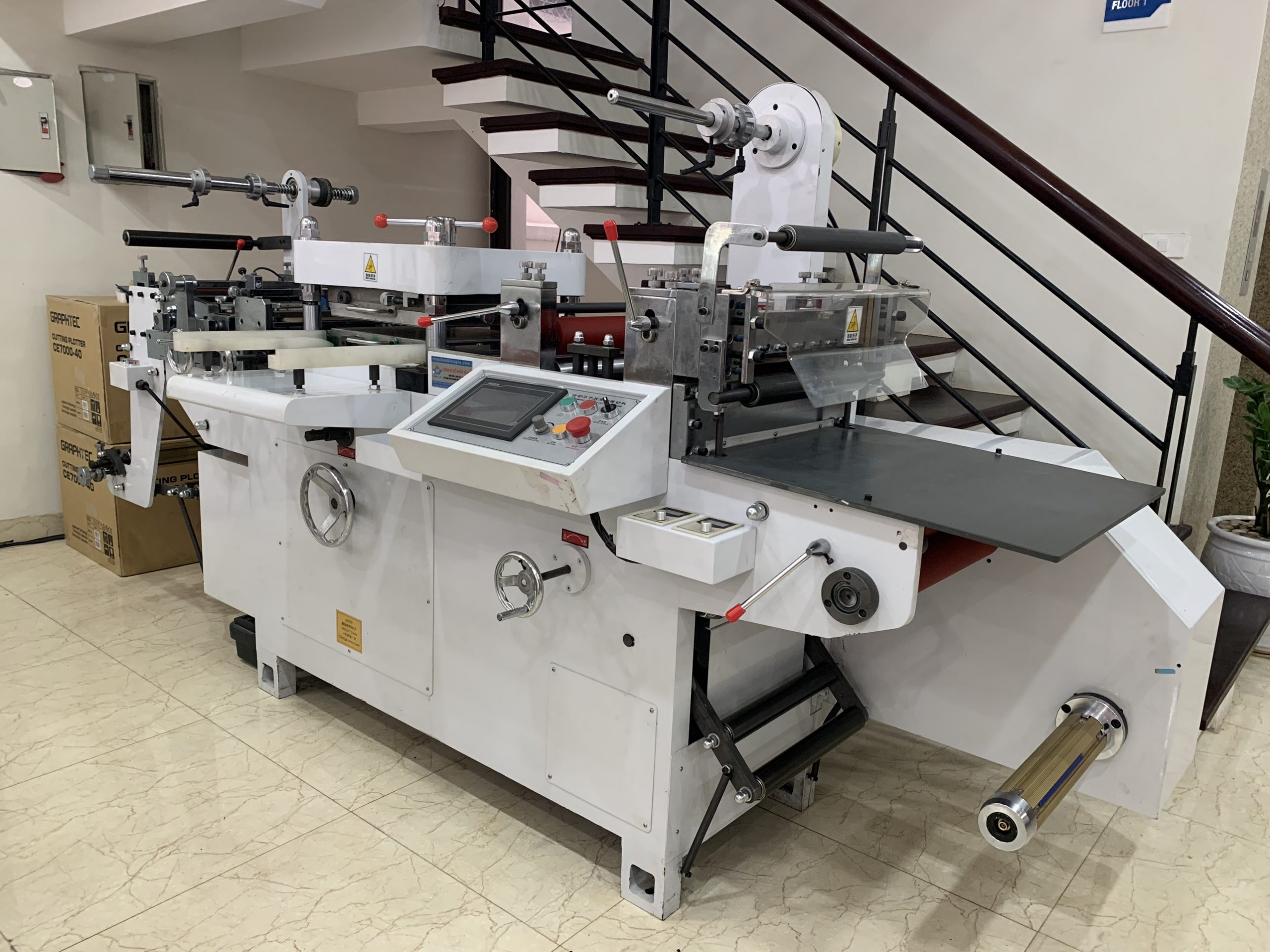

Máy bế decal cuộn khổ 320/ 420mm
Label Vũ Gia cung cấp máy bế decal cuộn chất lượng cao, đã và đang được rất nhiều đơn vị gia công tem nhãn label tại khu vực Hà Nội và Hồ Chí Minh sử dụng.
Máy bế decal cuộn còn được gọi máy bế decan dạng cuộn, là loại máy bế, cắt thành phẩm với tốc độ nhanh, độ chính xác cao.
Quy trình hoạt động: cắt -> bế-> cuộn thành phẩm-> thải phế liệu.
#1. Thông số kỹ thuật
| Ký hiệu |
XM-320 |
XM-420 |
| Số lần bế (dập)/ phút |
200 lần/phút |
200 lần/phút |
| Độ chính xác cắt |
± 0.1 mm |
± 0.1 mm |
| Khổ cắt ( D x R) |
320 x 320 mm |
420 x 420 mm |
| Khổ giấy tối đa |
350 mm |
450 mm |
| Đường kính xả cuộn tối đa |
550 mm |
550 mm |
| Đường kính thu cuộn tối đa |
550 mm |
550 mm |
| Điện áp, công suất tổng |
220V, 4Kw |
380V, 8Kw |
| Trọng lượng máy |
~ 1700 kg |
~ 2500 kg |
| Kích thước máy ( D x R xC) |
3160 x 1320 x 1680 mm |
2800 x 950 x 1400 mm |
*** Quý khách có thể đặt hàng Máy bế decal cuộn có tốc độ bế cao 300 lần/ phút với mỗi khổ làm việc.
#2. Cấu hình máy bế decal cuộn
Cấu hình máy bế decal cuộn XM-320/420 dưới đây là cấu hình cơ bản. Tùy theo nhu cầu của mình mà khách hàng có thể đặt thêm chức năng cùng bế + ép nhũ trên máy…
| STT | Tên bộ phận | Cấu hình chi tiết |
| 1 | Bộ phận xả cuộn | – Trục khí nở xả cuộn
– Phanh đĩa ma sát – Lô dẫn liệu – Động cơ dẫn liệu – Con lăn thả nguyên liệu – Bộ chỉnh cạnh tự động – Bộ đánh dấu theo dõi màu |
| 2 | Bộ phận cắt | – Động cơ chính công suất 3kw
– Hệ thống bôi trơn tuần hoàn tự động – Vòng bi động cơ chính (HRB – Harbin) – Lò xo – Thân máy đúc liền khối – Đế dao cắt đúc liền khối |
| 3 | Bộ phận kéo liệu | – Động cơ nạp nguyên liệu servo – Inovance – China
– Lô cao su nạp nguyên liệu – Bi bạc (HRB – Harbin) – Đai đồng bộ – Ningbo Fulong |
| 4 | Bộ phận thu phế liệu | – Trục thu phế liệu
– Phanh đĩa ma sát |
| 5 | Bộ phận thu liệu | – Con lăn nổi thu nguyên liệu
– Lô cao su dẫn thu liệu – Trục khí nở thu liệu – Phanh đĩa ma sát |
| 6 | Bộ phận cắt | – Dao cắt được làm bằng thép
– Bộ li hợp phanh điện từ |
| 7 | Bộ điều khiển bằng điện | – PLC (Inovance – China)
– Động cơ Servo driver – Màn hình cảm ứng (Kunhua Tongtong) – Bộ chuyển đổi tần số động cơ chính (Dongtou Baideli – China) – Mắt quang điện theo dõi màu (Wenzhou – Bangbao) – Công tắc (Taiwan – Mingwei) – Bảng điều khiển dao cắt (Zhejiang Shengyao) – Công tắc nguồn (Schneider France) – Rơ le (China Chint) – Nút ấn (Schneider France) – Công tắc tơ AC (China Chint) – Đường dây điều khiển điện |
| 8 | Dụng cụ khác | – Hộp công cụ
– Sách hướng dẫn |
| Có thể có một số linh kiện thương hiệu của các nước nhưng có nhà máy sản xuất đặt tại Trung Quốc. Linh kiện xưởng có thể thay đổi tuỳ theo thời điểm cho phù hợp với tình hình thực tế, nhưng vẫn đảm bảm bảo chất lượng tương đương mà không báo trước. | ||
#3. Video bàn giao máy
- Video 1:
- Video 2:
#4. Hình ảnh lắp đặt

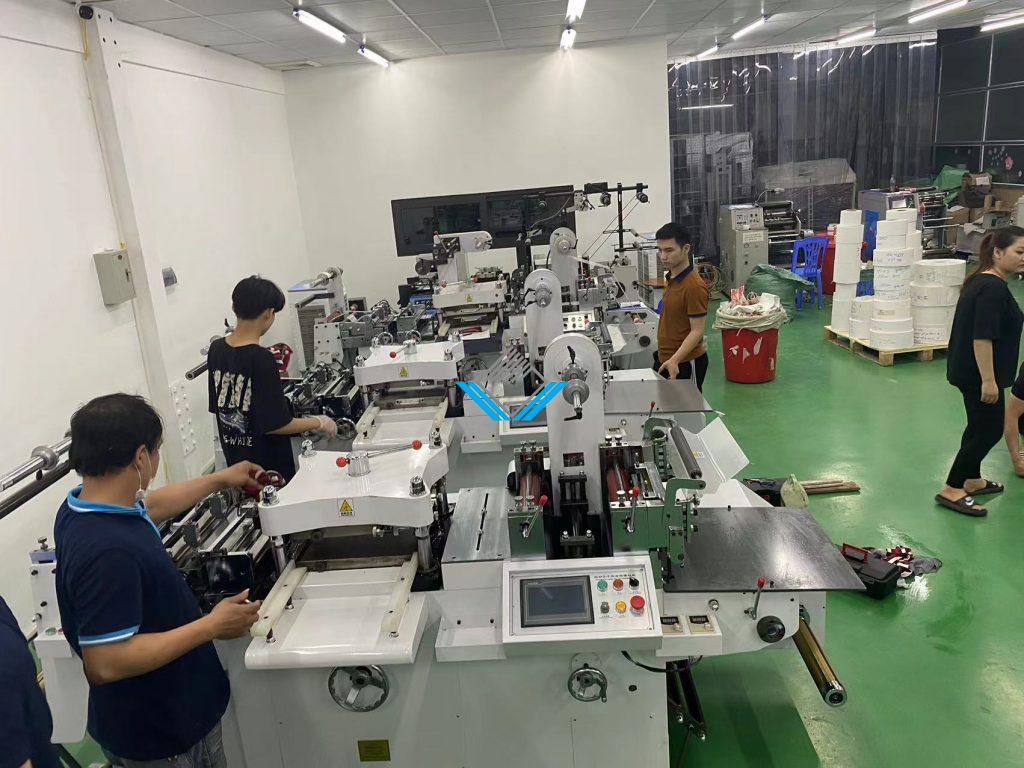

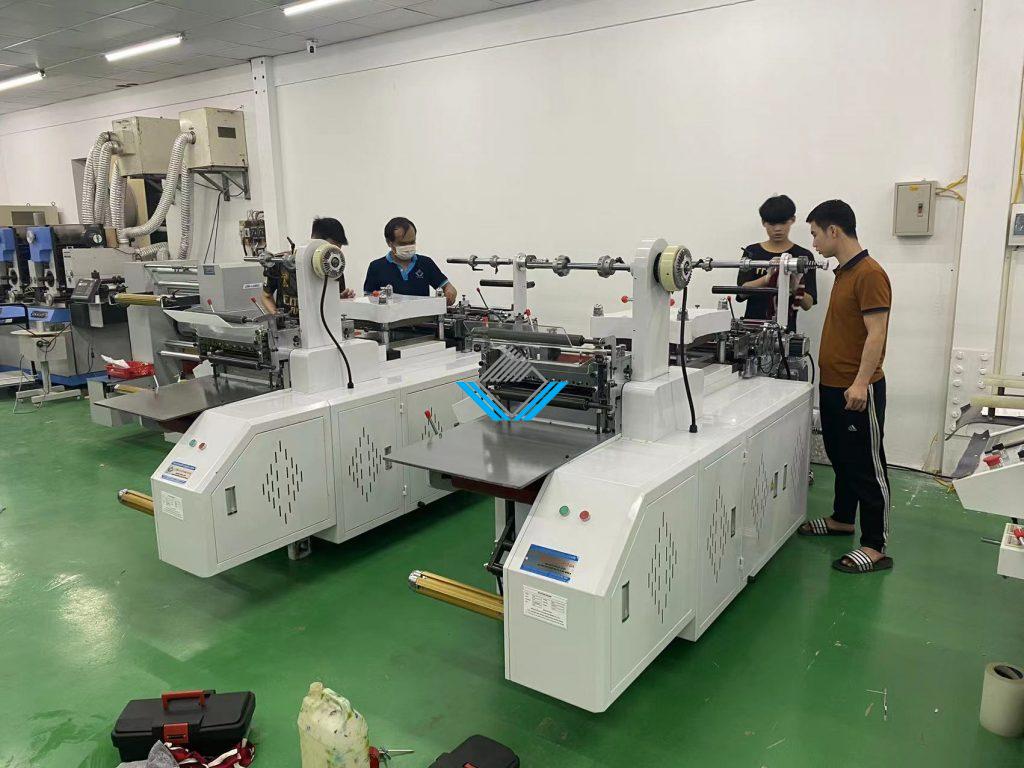

– Bộ 3 Máy bế decal cuộn 320mm (tốc độ 200 lần/phút) lắp đặt tại Thanh Trì, Hà Nội.
BẤM XEM NGAY
—> Máy cán màng label keo nước
—> Máy chia cuộn decal phanh từ

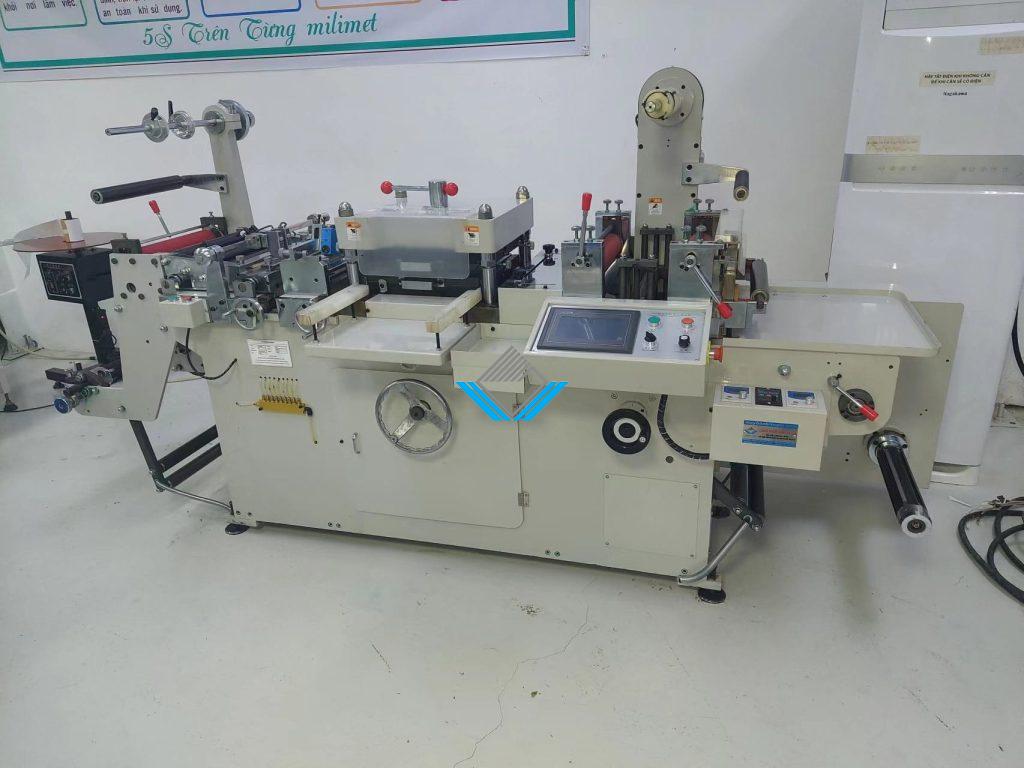

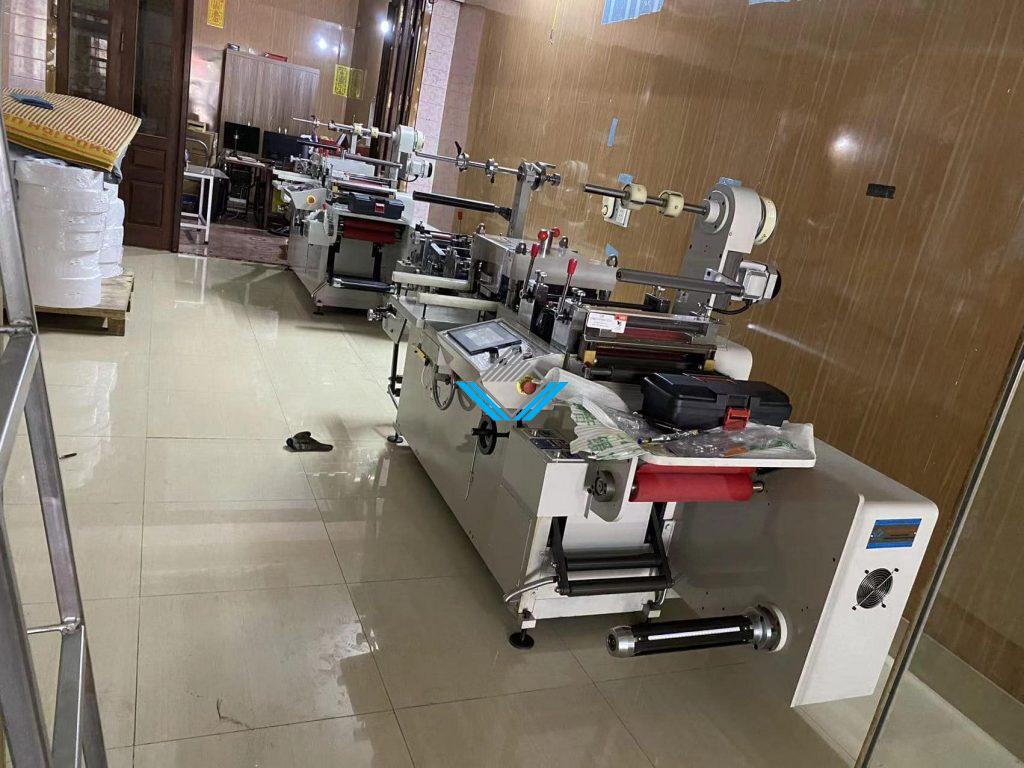

– Máy bế decan cuộn 320 – tốc độ bế 300 lần/ phút lắp đặt tại Hoàng Mai, Hà Nội
