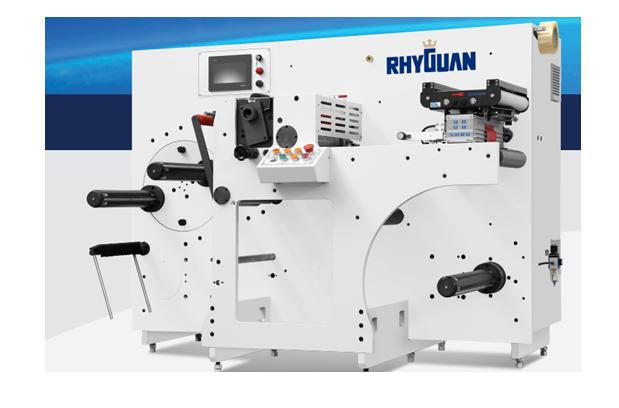

MÁY CHIA CUỘN LABEL TỐC ĐỘ CAO SERVO
Máy chia cuộn label tốc độ cao S330 có cấu hình công nghệ tối ưu cho sản phẩm chất lượng cao và năng suất vượt trội.
Bộ điều khiển của máy hoàn toàn bằng servo và có tính năng kiểm soát độ căng bằng côn. Máy được trang bị chỉnh lệch web-guiding thương hiệu cao cấp, thu cuộn quay hình tháp, bộ đếm kỹ thuật số, bộ khử tĩnh điện,…v..v
#1. Các bộ phận chính

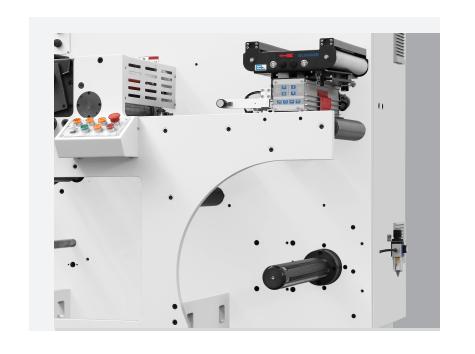

- Bộ xả cuộn và dẫn giấy
Bộ xả cuộn được điều khiển lực căng vòng kín kết hợp bằng cảm biến siêu âm dẫn giấy. Đường kính xả cuộn tối đa 700mm.
- Bộ đếm của máy chia cuộn label tốc độ cao
Sử dụng cảm biến đếm chất lượng cao do Leuze – Đức sản xuất – phụ kiện cần thiết cho chất liệu màng mỏng trong suốt.

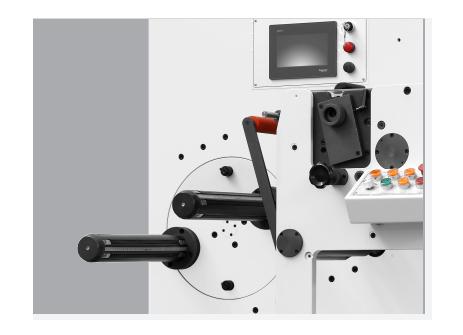

- Bộ thu cuộn
Bộ thu cuộn sử dụng hệ thống kiểm soát lực căng vòng kín đảm bảo lực căng ổn định liên tục. Đường kính thu cuộn tối đa 400mm.
- Kéo cắt/ dao cắt của máy chia cuộn label tốc độ cao
Được trang bị hệ thống hút và lấy giấy thải áp suất cao, có thể lựa chọn kéo cắt hoặc dao cắt, cài đặt nhanh chóng.
#2. Thông số kỹ thuật
| Ký hiệu |
S330 |
S450 |
S520 |
| Khổ rộng chia tối đa |
330 mm |
450 mm |
520 mm |
| Khổ rộng chia tối thiểu |
16 mm |
16 mm |
16 mm |
| Số lưỡi dao chia |
6 bộ |
6 bộ |
6 bộ |
| Đường kính xả cuộn tối đa |
700 mm |
||
| Đường kính thu cuộn tối đa |
400 mm |
||
| Tốc độ tiêu chuẩn |
300 m/phút |
||
| Nguồn điện + nguồn khí yêu cầu |
3PH + N + PE |
||
| Công suất khí nén |
0.4 ~ 0.6 Mpa |
||
| Công suất máy |
7 kw |
7 kw |
10 kw |
| Kích thước máy | 1800 x 1200 x 1400 mm | 1800 x 1320 x 1400 mm | 1800 x 1390 x 1400 mm |
| Trọng lượng máy |
1200 kg |
1300 kg |
1500 kg |
#3. Cấu hình chi tiết

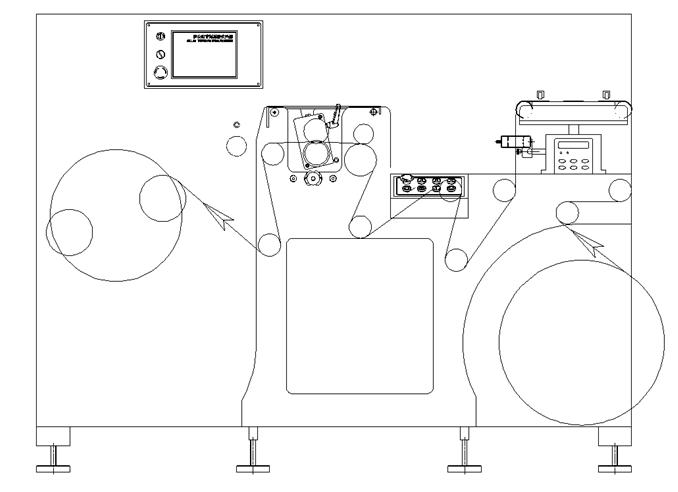

- Sơ đồ máy chia cuộn label servo tốc độ cao
BẤM XEM THÊM
--> Máy chia cuộn decal thay trục tự động
--> Máy cán màng label dạng cuộn sang cuộn
- Xuất xứ bộ phận linh kiện
| STT |
Tên các bộ phận – linh kiện |
Xuất xứ thương hiệu |
|
1 |
Hệ thống điều khiển chính |
Inovance (China) |
|
2 |
Hệ thống mở rộng |
Inovance (China) |
|
3 |
Web Guiding |
Maxcess (Germany) |
|
4 |
Servo xả cuộn |
Inovance (China) |
|
5 |
Servo vùng ép |
Inovance (China) |
|
6 |
Servo thu cuộn |
Inovance (China) |
|
7 |
Sensor bộ đếm |
Leuze (Germany) |
|
8 |
Màn hình cảm ứng |
Schneider (France) |
|
9 |
Linh kiện điện khí |
Schneider (France) |
|
10 |
Linh kiện khí nén |
Airtac (Taiwan) |
|
11 |
Bánh răng & bi bạc |
NSK (Japan) |
|
12 |
Công tắc nguồn |
Schneider (France) |
|
13 |
Công tắc khí nén |
Schneider (France) |
| Lưu ý: Có thể có một số linh kiện thương hiệu của các nước nhưng có nhà máy sản xuất đặt tại Trung Quốc. Linh kiện xưởng có thể thay đổi tuỳ theo thời điểm cho phù hợp với tình hình thực tế, nhưng vẫn đảm bảm bảo chất lượng tương đương mà không báo trước. | ||
- Danh sách các bộ phận theo tiêu chuẩn:
| STT |
Tên bộ phận |
Số lượng |
|
1 |
Đường kính xả cuộn tối đa 700mm, trục khí nở 3 inch |
1 |
|
2 |
Bộ dẫn giấy (kiểm soát vị trí cạnh) |
1 |
|
3 |
Bàn làm việc – băng tải 330mm |
1 |
|
4 |
Máy chia, khổ chia (cắt) tối thiểu 16mm (6 lưỡi dao) |
1 |
|
5 |
Cắt chỉnh hút và lấy giấy thải |
1 |
|
6 |
Bộ đếm – đếm chiều dài của giấy |
1 |
|
7 |
Bộ đếm tem nhãn mác |
1 |
|
8 |
Đường kính thu cuộn tối đa 700mm, trục khỉ nở 3 inch |
1 |
