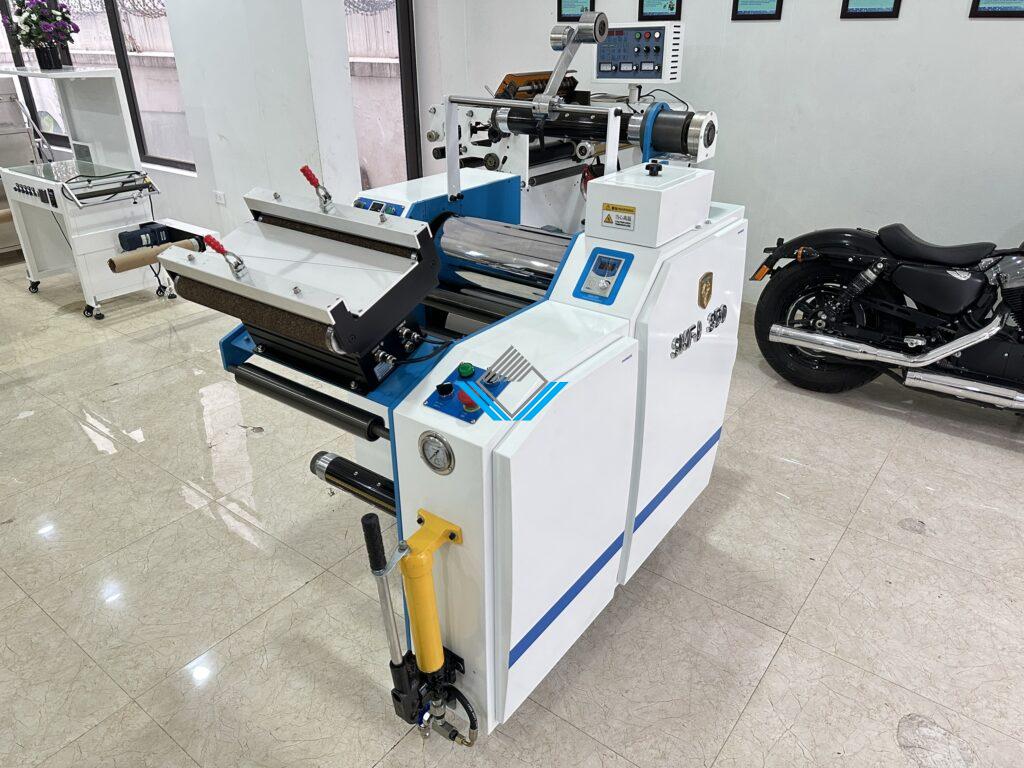

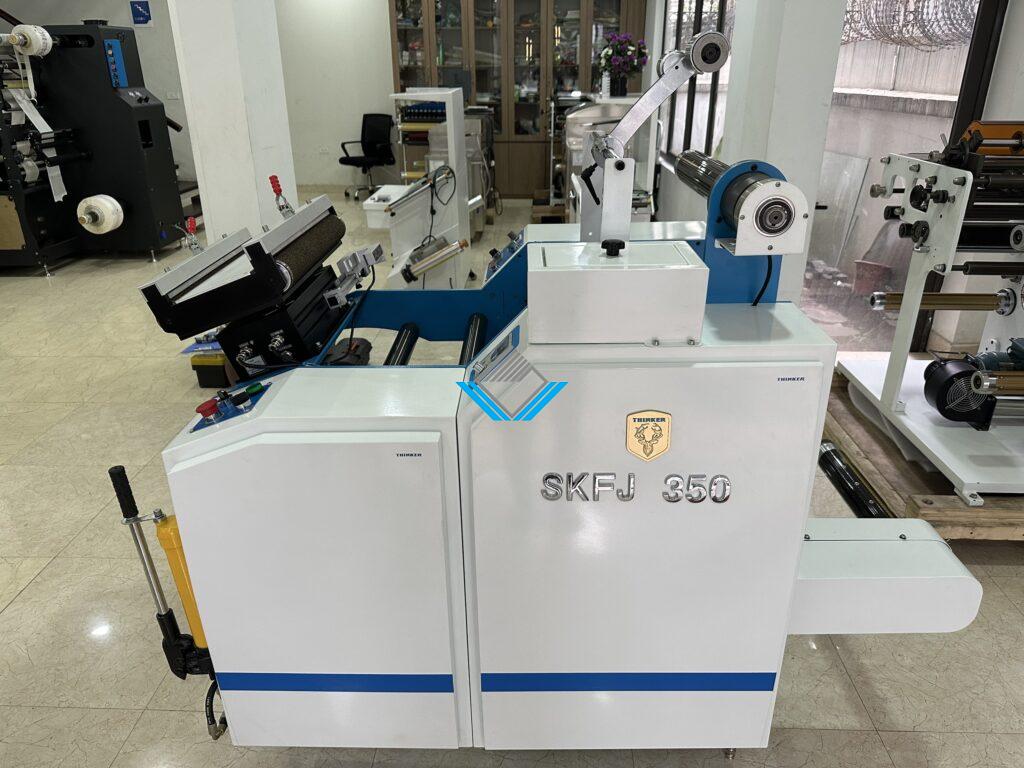

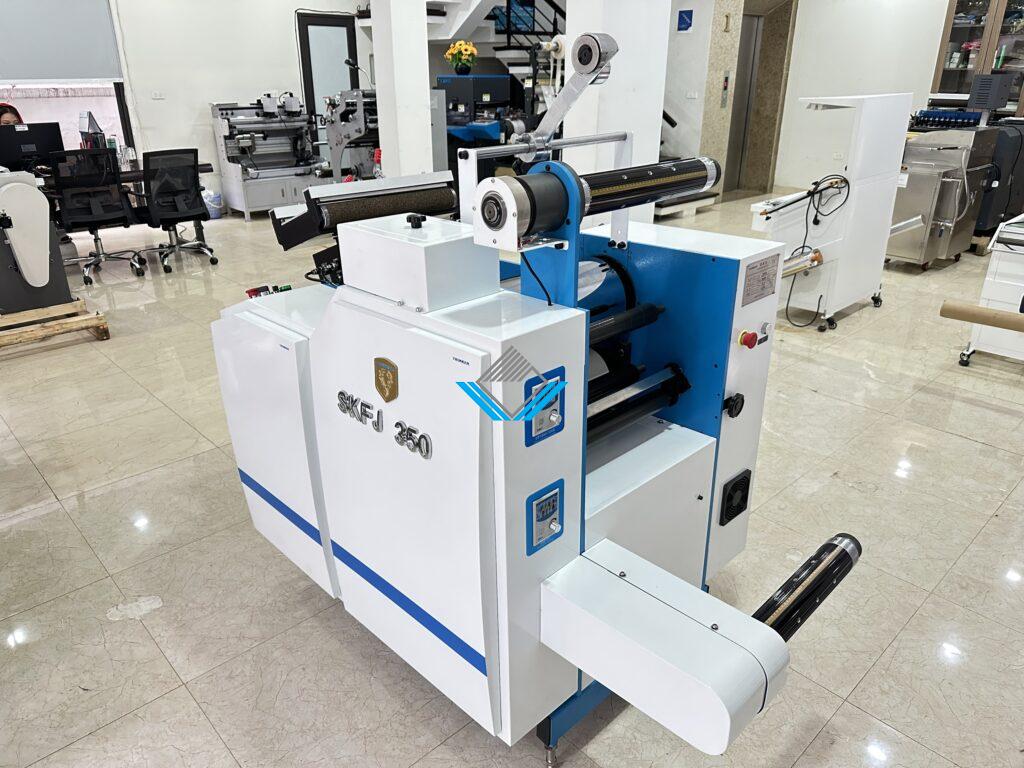

MÁY CÁN MÀNG DECAL CUỘN CHỈNH LỆCH TỰ ĐỘNG

MÁY CÁN MÀNG DECAL CUỘN CHỈNH LỆCH TỰ ĐỘNG

Ưu điểm nổi bật:

– Tối ưu tiện ích khi sử dụng bởi có web-guiding chỉnh lệch

– Tối ưu chi phí đầu tư thiết bị bởi khổ cán nhỏ 350mm, tương thích với phần lớn kích cỡ sản phẩm.

1/ Cấu hình máy cán màng decal cuộn mini

1.1. Tấm chặn giấy và trục cuộn đầu vào giấy

– Tấm chặn giấy màu cam trong hình bên dưới có tác dụng để giới hạn vị trí của giấy cuộn; nhằm tránh vượt quá phạm vi hiệu chỉnh độ lệch trong quá trình cán.

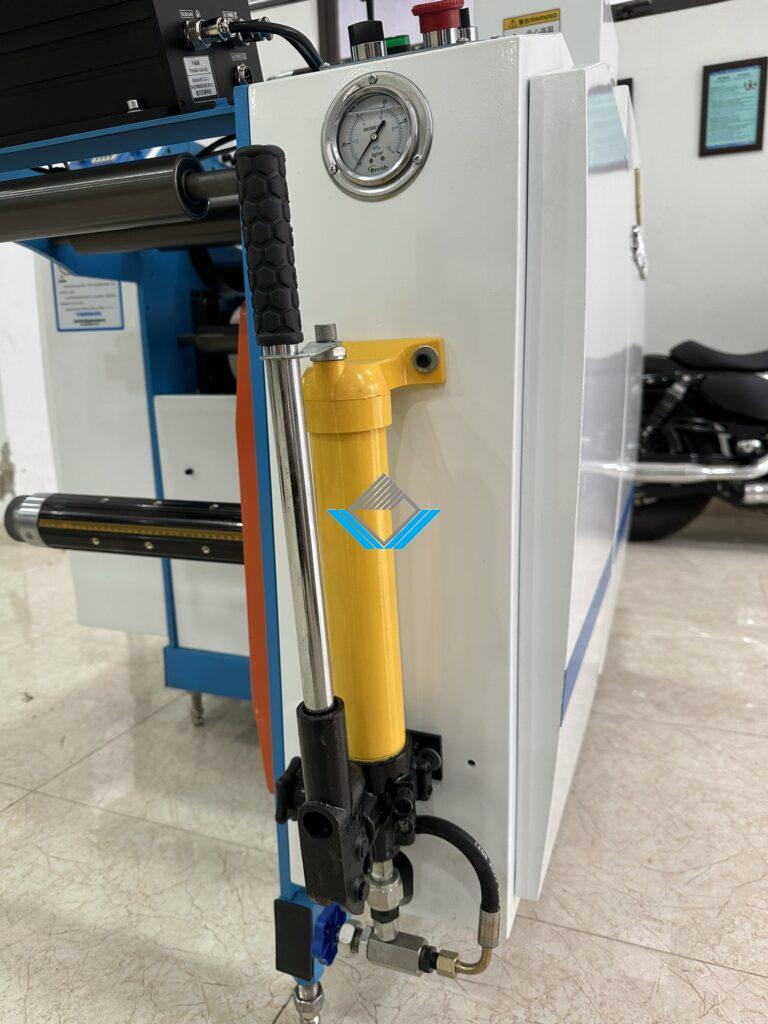

1.2. Bơm dầu thủy lực

– Phần màu vàng trong hình là bơm dầu thủ công, phía trên bơm dầu là đồng hồ đo áp suất dầu, dễ dàng thao tác và theo dõi áp suất dầu bất cứ lúc nào.

– Thân van màu đen là khóa áp suất để tránh bơm dầu bị mất áp suất.

– Thân van màu xanh bên dưới dùng để điều chỉnh áp suất, có thể chỉ định áp suất, điều chỉnh để đạt được áp suất cần thiết sẽ dễ dàng hơn.

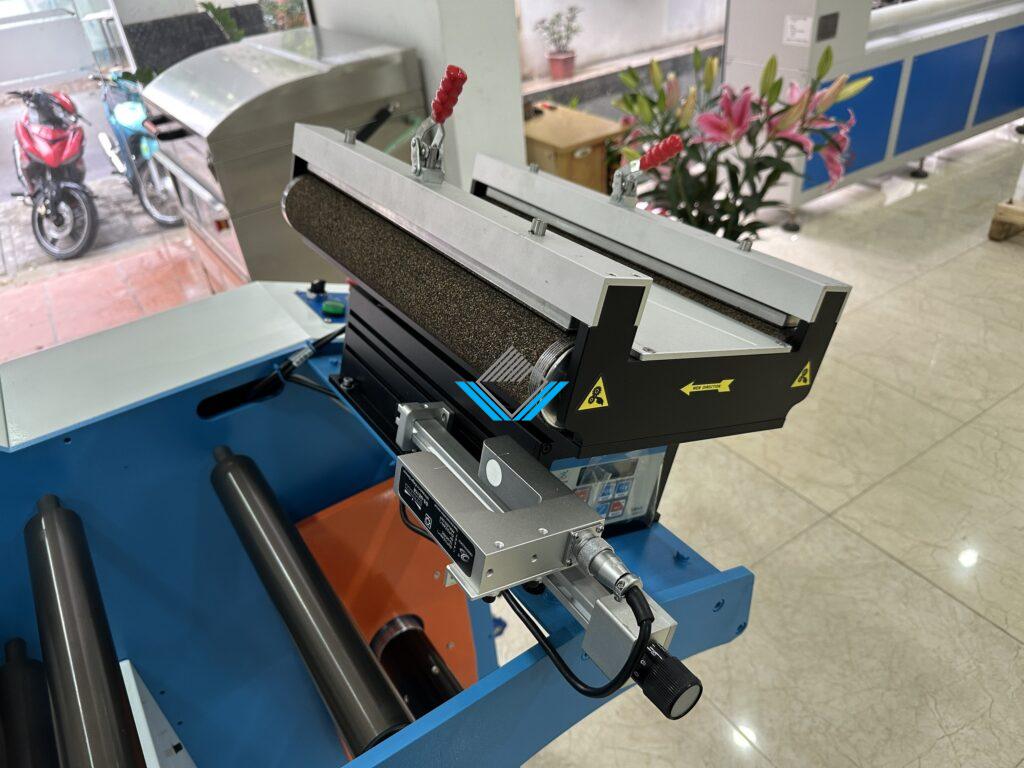

1.3. Bộ chỉnh lệch tự động

– Hình ảnh toàn bộ thiết bị chỉnh lệch.

– Hình cảm biến xuyên chùm hình chữ U, có độ chính xác hiệu chỉnh độ lệch cao; có thể hiệu chỉnh chính xác độ lệch mà không cần phân biệt độ trong suốt của vật liệu.

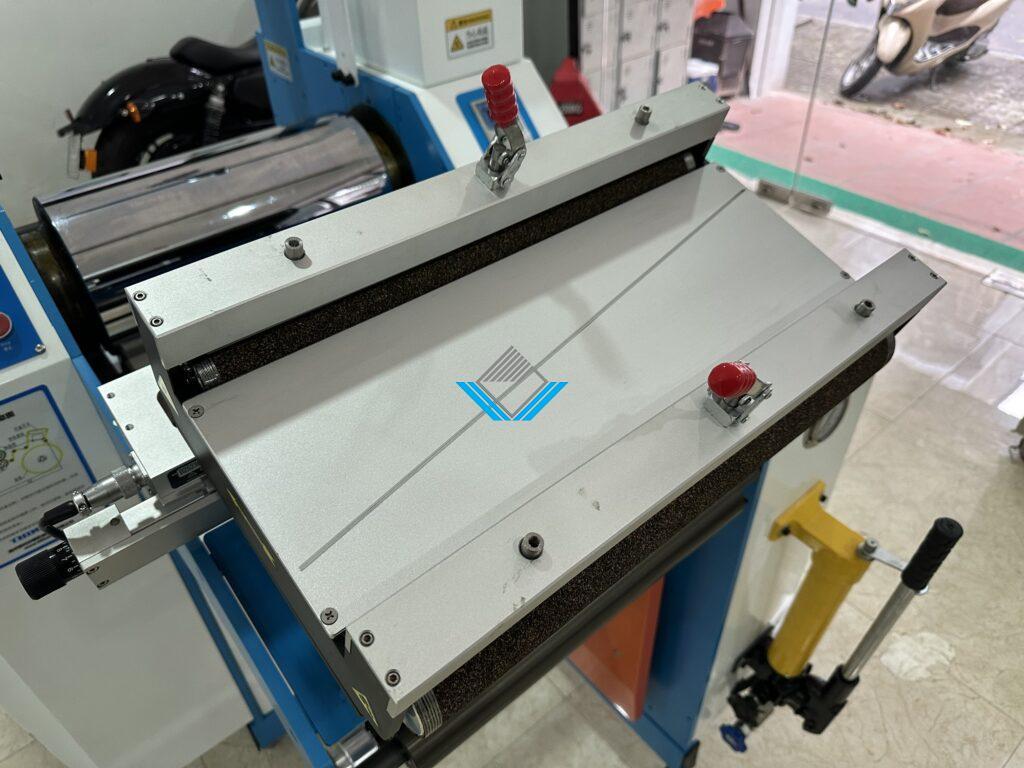

1.4. Bộ phận chỉnh giấy của bàn chỉnh lệch

– Khi một cuộn kết thúc, cuộn tiếp theo được thay thế. Sử dụng thiết bị này có thể tránh được việc điều chỉnh máy, lồng giấy và định vị thường xuyên, giảm thời gian dừng máy.

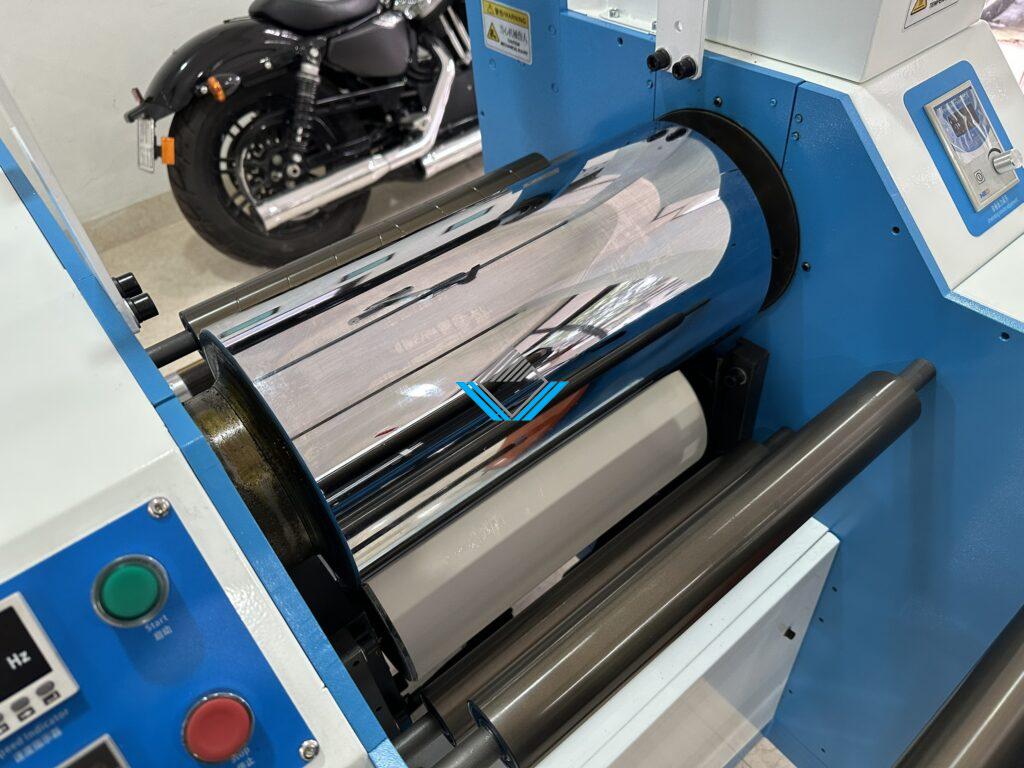

1.5. Lô gia nhiệt

– Lô gia nhiệt đường kính lớn 216 mm. Bề mặt của lô được tráng bóng, với kết cấu tốt hơn, bền hơn và chống mài mòn hơn.

– Hệ thống gia nhiệt ổn định.

1.6. Thiết bị dàn màng

– Được ứng dụng trong trường hợp màng bị nhăn nheo, không đồng đều và trái phải không đồng đều. Các khối lệch tâm trái và phải có thể được điều chỉnh phù hợp. Giữ cho độ căng trái và phải của màng nhất quán, tránh bị nhăn trước khi vào lô gia nhiệt và ảnh hưởng đến chất lượng của màng.

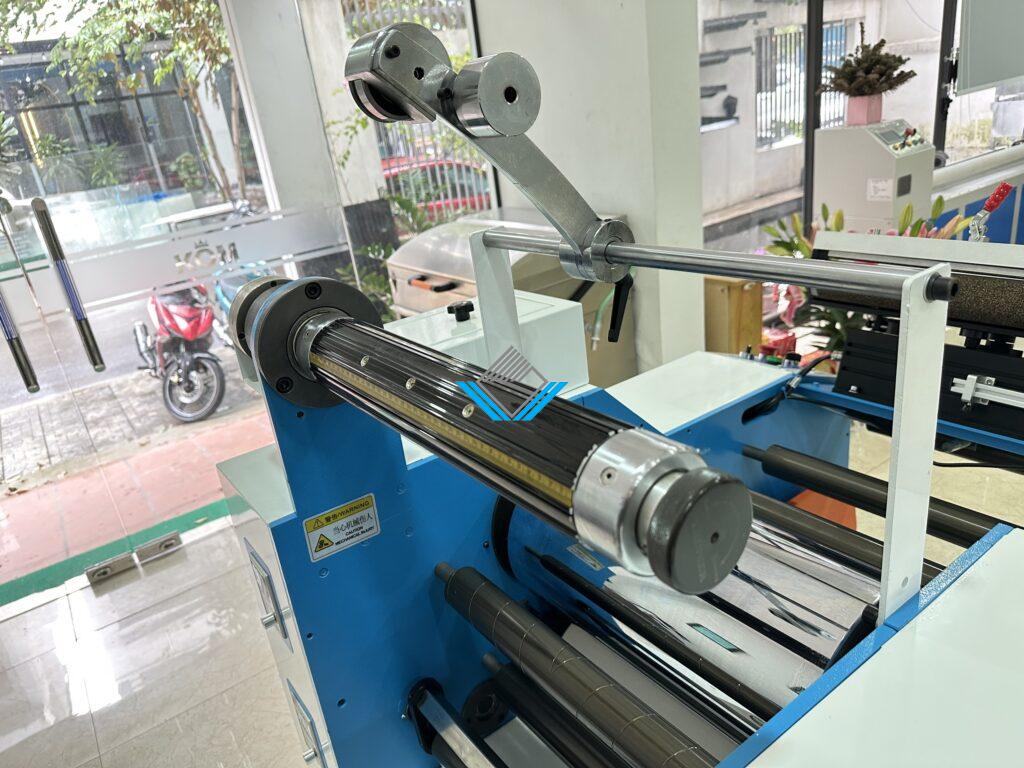

1.7. Trục nở lắp cuộn màng

– Máy sử dụng ba trục nở hình mái ngói, loại bỏ chế độ cố định của trục nở khí và máy hoàn toàn không bị ràng buộc của máy nén khí.

– Trục nở kiểu mái ngói thuận tiện hơn và nhanh hơn.

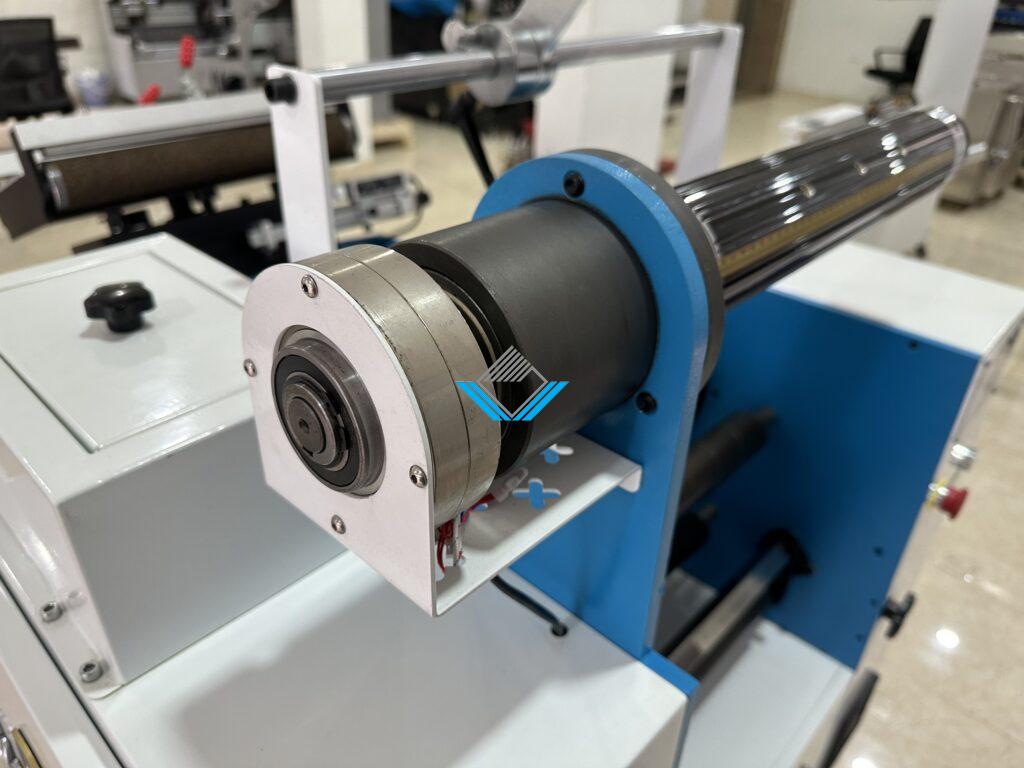

1.8. Bộ phanh từ

– Bộ phanh từ giúp kiểm soát độ căng của màng tránh hiện tượng màng cán trước bị nhăn do giãn và ảnh hưởng đến hiệu quả cán màng.

1.9. Trục nở thu cuộn đầu ra

2/ Thông số kỹ thuật

Ký hiệu	SKFJ-350
Đường kính cuộn giấy tối đa	600 mm
Chiều rộng cán màng tối đa	350 mm
Lô cán gia nhiệt	216 mm
Định lượng giấy sử dụng	105~500g/㎡
Tốc độ thiết kế tối đa	65 m/phút
Tổng công suất, điện áp	16.5kw 380V 50Hz
Kích thước máy	1655 x 1030 x 1235 mm
Trọng lượng máy	~ 400 kg
